Acoplamiento Flexible Reforzado de Acero Inoxidable, Modelo 97HP

Acoplamiento Flexible Reforzado de Acero Inoxidable, Modelo 97HP
  • Acoplamiento Flexible Reforzado de Acero Inoxidable, Modelo 97HP
  • Acoplamiento Flexible Reforzado de Acero Inoxidable, Modelo 97HP
  • Acoplamiento Flexible Reforzado de Acero Inoxidable, Modelo 97HP

    • El acoplamiento flexible de acero inoxidable modelo 97HP ha sido especialmente diseñado para aplicaciones de alta presión, incluidos los sistemas de ósmosis inversa y desalinización. Para adaptarse a entornos especiales, el material de la carcasa se fabrica con materiales dúplex CD3MN (2205) de alta resistencia y resistentes a la corrosión y con materiales superdúplex CE8MN y CE3ME (2507). Los pernos están hechos de acero inoxidable 316L y las tuercas de alta resistencia están hechas de bronce de silicio para ayudar a prevenir el desgaste causado por el uso prolongado.

    • Tamaño: 3/4"to 12" (DN20 to DN300)
    • Presión de trabajo nominal: 1200 psi (83 bar)
    • Adecuados solo para tubos con extremos acanalados SCH 80
    Solicite una cotización

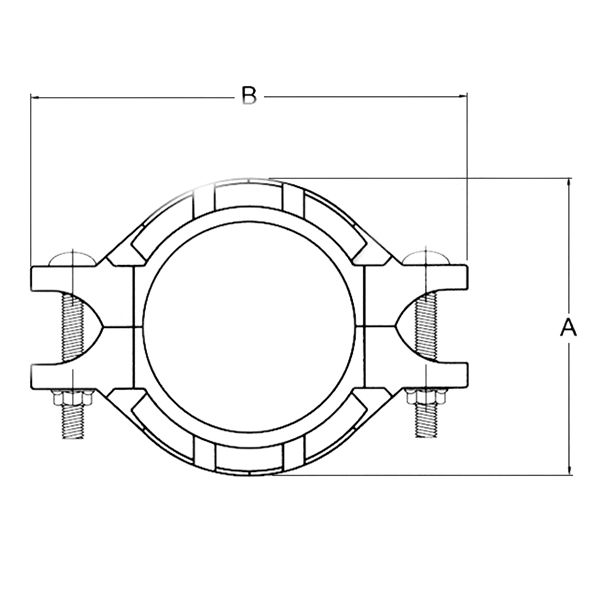

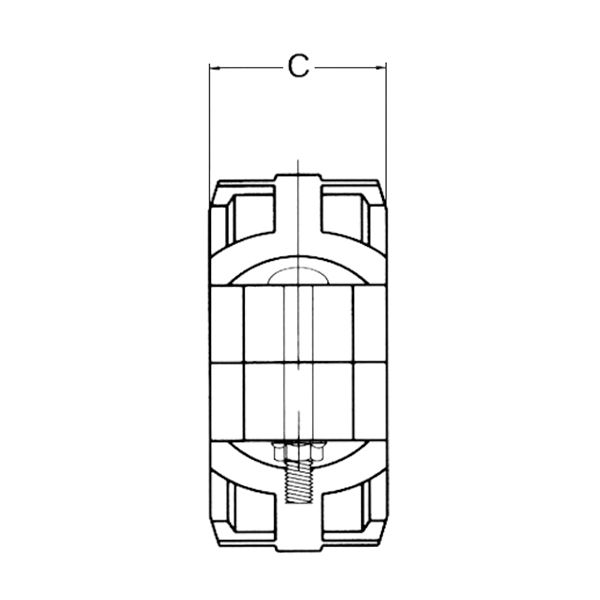

    Tamaño Diá. Externo Presión de Trabajo Separación al Extremo Dimensiones
    Nominal del Tubo Nominal del Tubo A B C
    mm in mm in psi bar mm in mm in mm in mm in
    20 0.75 26.70 1.050 1200 82.68 0-1.6 0-0.06 53 2.087 86 3.386 44 1.732
    25 32.00 1.260 1200 82.68 0-1.6 0-0.06 59 2.323 91 3.583 44 1.732
    25 1 33.40 1.315 1200 82.68 0-1.6 0-0.06 60 2.362 93 3.661 44 1.732
    32 38.00 1.496 1200 82.68 0-1.6 0-0.06 70 2.756 100 3.937 44 1.732
    32 1.25 42.20 1.660 1200 82.68 0-1.6 0-0.06 72 2.835 102 4.016 44 1.732
    40 1.5 48.30 1.900 1200 82.68 0-1.6 0-0.06 79 3.110 121 4.764 44 1.732
    50 57.00 2.244 1200 82.68 0-1.6 0-0.06 89 3.504 133 5.236 45 1.772
    50 2 60.30 2.375 1200 82.68 0-1.6 0-0.06 91 3.583 135 5.315 45 1.772
    65 2.5 73.00 2.875 1200 82.68 0-1.6 0-0.06 104 4.094 145 5.709 45 1.772
    65 76.10 3.000 1200 82.68 0-1.6 0-0.06 108.5 4.272 152 5.984 45 1.772
    80 3 88.90 3.500 1200 82.68 0-1.6 0-0.06 125 4.921 166 6.535 45 1.772
    100 108.00 4.250 1200 82.68 0-3.2 0-0.13 154 6.063 197 7.756 52 2.047
    100 4 114.30 4.500 1200 82.68 0-3.2 0-0.13 157.4 6.197 207 8.150 52 2.047
    125 133.00 5.250 1200 82.68 0-3.2 0-0.13 178 7.008 231 9.094 52 2.047
    125 5 141.30 5.563 1200 82.68 0-3.2 0-0.13 192 7.559 248 9.764 52 2.047
    150 159.00 6.259 1200 82.68 0-3.2 0-0.13 216 8.504 265 10.433 52 2.047
    150 6 168.30 6.625 1200 82.68 0-3.2 0-0.13 227 8.937 282 11.102 52 2.047
    200 8 219.10 8.625 1200 82.68 0-3.2 0-0.13 281 11.063 244 9.606 64 2.520
    250 10 273.00 10.75 1200 82.68 0-3.2 0-0.13 342 13.465 400 15.748 65 2.559
    300 12 323.90 12.75 1200 82.68 0-3.2 0-0.13 397 15.630 478 18.819 65 2.559
    DN350 377
    400 400
    400 426
    450 457
    450 478
    500 508
    500 530
    1000 630
    Especificación de Materiales

    Materiales opcionales para la carcasa:

    • Super duplex 2507 (CE3MN) en conformidad con la norma ASTM A890 Grado 5A
    • CE8M en conformidad con la norma ASTM A890 Grado 2A
    • Duplex 2205(CD3MN) en conformidad con la norma ASTM A890 Grado 4A
    • Acero inoxidable austenítico 254SMO (CK3MCuN) en conformidad con A743
    • Acero inoxidable austenítico 904L (CN2MCuN) en conformidad con A351
    • Tipo 316 en conformidad con ASTMA743 CF8M
    • Tipo 316L en conformidad con ASTM A743 CF3M

    Juntas de Caucho
    Estas juntan tienen forma de C, están hechas de EPDM. El rango de temperatura de funcionamiento es de -50~150°C. Son adecuadas para aplicaciones con agua fría, agua caliente, ácido diluido, aire libre de aceite y una variedad de productos químicos. No se recomienda utilizarlas en aplicaciones petroleras.

    Pernos
    Pernos de acero inoxidable 316 en conformidad con ASTM A193 B-8M

    Tuercas
    Tuercas de bronce al silicio de alta resistencia en conformidad con la norma ASTM B98 C65100
