La abrazadera de doble perno o pasador hace que la instalación sea mucho más sencilla gracias a su abertura más amplia, que es más flexible que una abrazadera de un solo perno. Aunque el diseño de doble bisagra es más caro que la abrazadera de un solo perno, es una buena opción para aquellas aplicaciones en las que no es posible colocar una abrazadera de un solo perno en un espacio reducido.

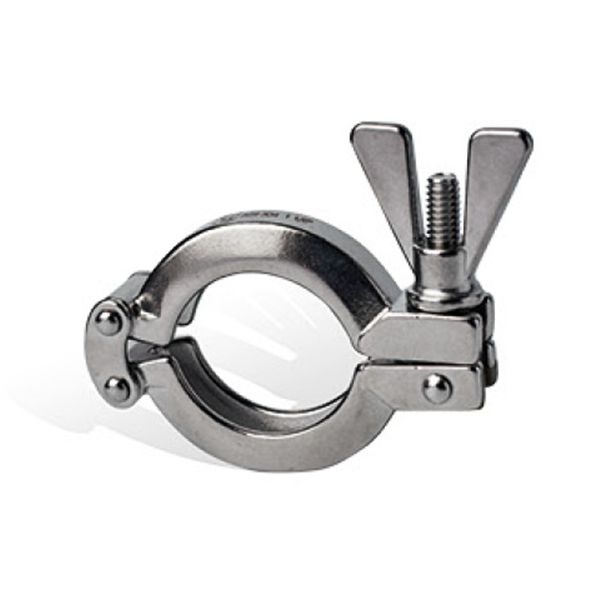

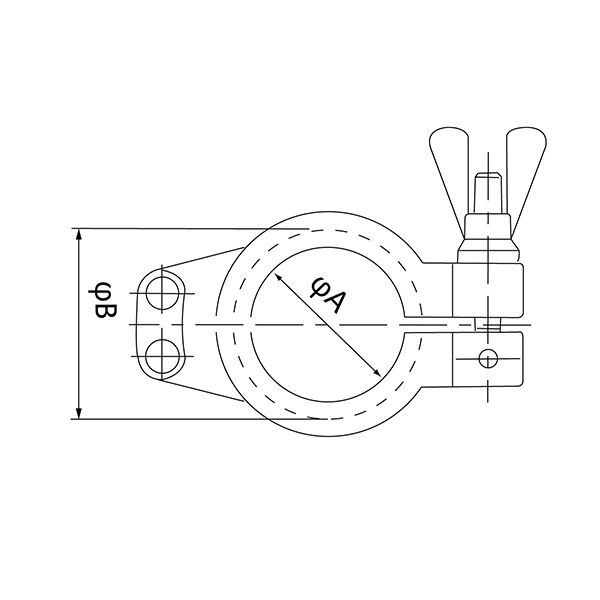

La abrazadera de doble perno 13SF fabricada por Lisin es una abrazadera reforzada o de servicio pesado que cuenta con una tuerca mariposa. Estas abrazaderas están hechas con acero inoxidable 304, son adecuadas para aplicaciones sanitarias en el procesamiento de productos lácteos, cervecerías, alimentos, bebidas, y más.

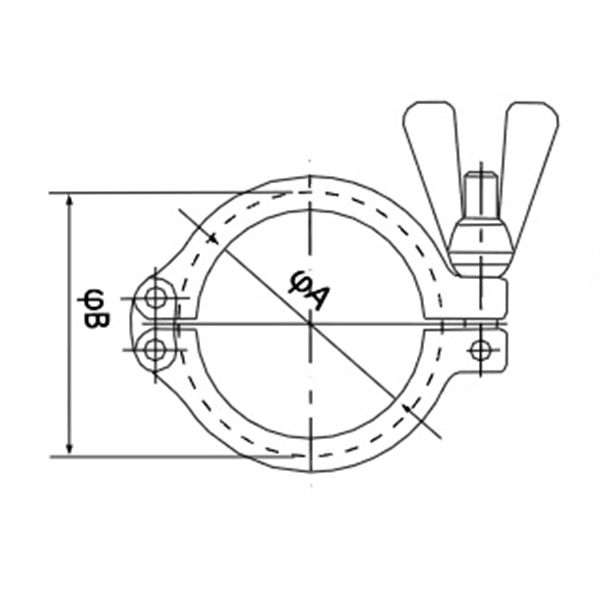

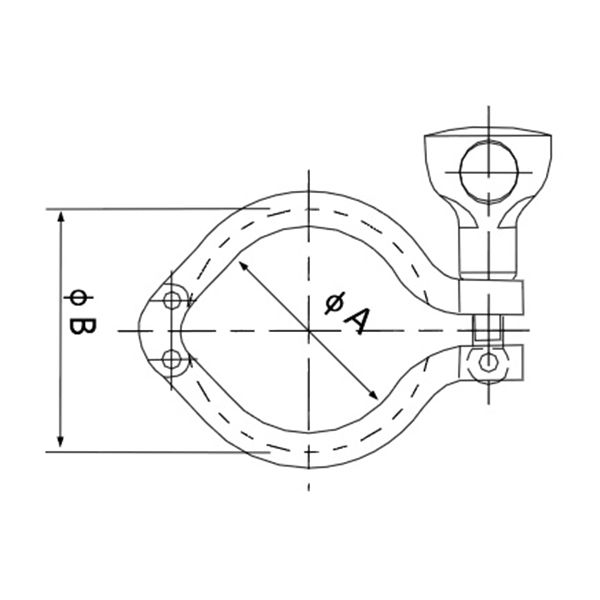

Tamaño | ØA | ØB |
1/2"-3/4" | 20 | 28 |
A37 | 27.5 | 42.9 |
1"-1.5" | 45 | 58.6 |
2.0" | 59 | 72 |
2.5" | 67 | 84 |
3.0" | 85 | 98 |
4.0" | 114 | 127 |
4 1/2" | 123 | 133.2 |
5.0" | 135.5 | 148x5.6 |
5.5" | 145 | 159 |
6.0" | 155.4 | 170.4x5.6 |
DN150 | 173 | 187 |
8.0" | 206 | 220x5.6 |
DN200 | 223 | 237 |
10" | 258 | 272x5.6 |
12" | 307 | 323x5.6 |
La abrazadera de doble perno o pasador hace que la instalación sea mucho más sencilla gracias a su abertura más amplia, que es más flexible que una abrazadera de un solo perno. Aunque el diseño de doble bisagra es más caro que la abrazadera de un solo perno, es una buena opción para aquellas aplicaciones en las que no es posible colocar una abrazadera de un solo perno en un espacio reducido.
Gracias a su abertura más amplia, la abrazadera de doble perno o pasador hace que la instalación sea más fácil y flexible que con una abrazadera de un solo perno.El diseño de doble bisagra es una excelente opción para la instalación en espacios reducidos.

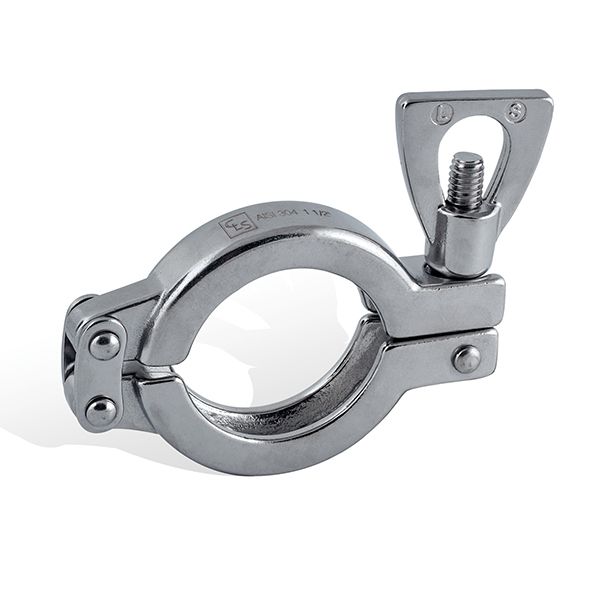

Las abrazaderas de doble perno 13EU de Lisin están hechas con acero inoxidable 304, son adecuadas para aplicaciones sanitarias en el procesamiento de productos lácteos, cervecerías, alimentos, bebidas, y más.
DIN 32676 ISO 2852 | DIN 32676 ISO 1127 | DIN 32676 | |
1/4"-3/4" | 08-10 | 06-08 | 28.0 |
10-15-20 | 37.0 | ||
1"-1 1/2" | 15-20-25 | 25-32-40 | 53.0 |
T2" | 32-40 | 50 | 67.0 |
2 1/2" | 50 | 80.0 | |
3" | 65 | 65 | 94.0 |
3 1/2" | 80 | 80 | 109.0 |
4" | 100 | 122.0 | |
4 1/2" | 100 | 133.0 | |
5" | 147.0 | ||
5 1/2" | 125 | 125 | 158.0 |
6" | 170.0 | ||
8" | 233 | ||
10" | 272 | ||
12" | 323 |

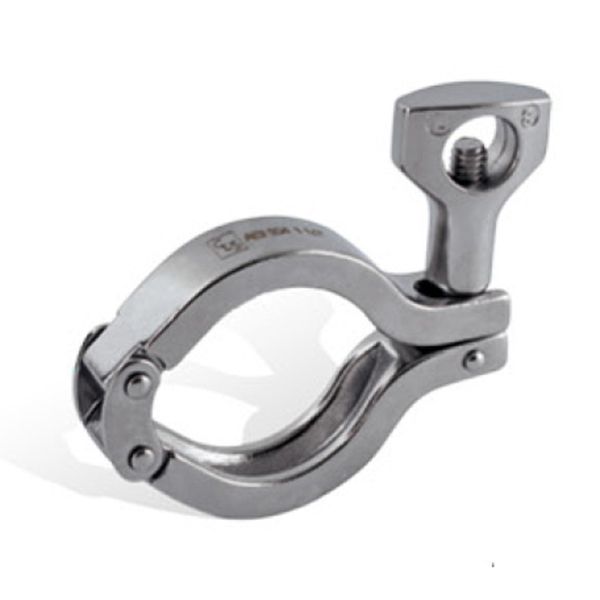

La abrazadera de doble perno 13MHHM (también llamada abrazadera de doble pasador) es una abrazadera con bisagra hecha de acero inoxidable AISI 304. Este tipo de abrazaderas son adecuadas para procesos sanitarios de alimentos y bebidas lácteas, vinos, ingeniería de fermentación, cerveza, cosméticos y agua potable.

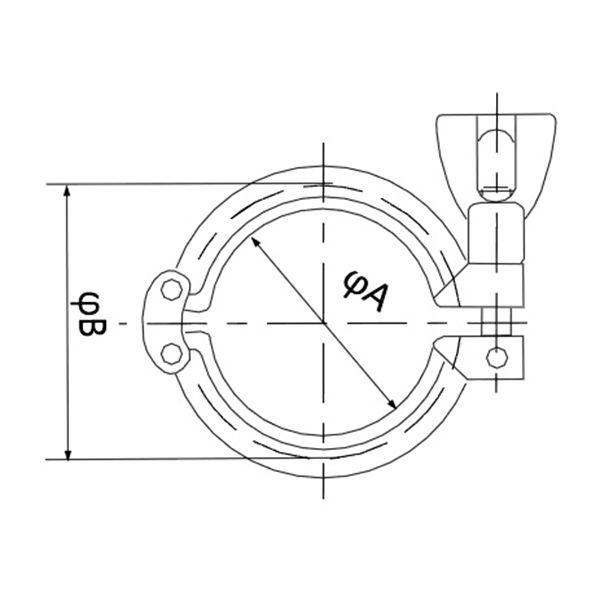

Tamaño | ØA | ØB |
1/2"-3/4" | 20 | 28 |
1.5" | 43.0 | 53.6 |
2.0" | 57 | 67 |
2.5" | 70.6 | 80.6 |
3.0" | 84 | 94 |
4.0" | 112 | 122 |
4 1/2" | 123 | 133.2 |
5.0" | 135.5 | 148x56 |
5.5" | 148 | 159 |
6.0" | 155 | 170 |
DN150 | 145 | 159 |
8.0" | 205 | 220.8 |
DN200 | 223 | 237 |
10" | 258 | 272 |
12" | 307 | 323 |

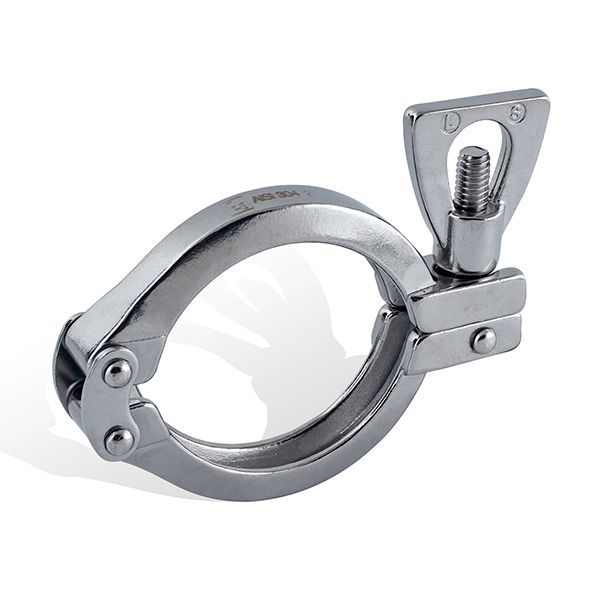

La abrazadera de doble perno o pasador 13SF-2 está fabricada en acero inoxidable AISI 304. Se trata de una abrazadera con bisagra de alta resistencia diseñada para utilizarse en aplicaciones sanitarias, como procesamiento de alimentos y bebidas lácteos, vino, ingeniería de fermentación, cerveza, cosméticos, agua potable, etc.
Tamaño | ØA | ØB |
1/2"-3/4" | 20 | 28 |
A37 | 27.5 | 42.9 |
1"-1.5" | 45 | 58.6 |
2.0" | 59 | 72 |
2.5" | 67 | 84 |
3.0" | 85 | 98 |
4.0" | 114 | 127 |
4 1/2" | 123 | 133.2 |
5.0" | 135.5 | 148x5.6 |
5.5" | 145 | 159 |
6.0" | 155.4 | 170.4x5.6 |
DN150 | 173 | 187 |
8.0" | 206 | 220x5.6 |
DN200 | 223 | 237 |
10" | 258 | 272x5.6 |
12" | 307 | 323x5.6 |

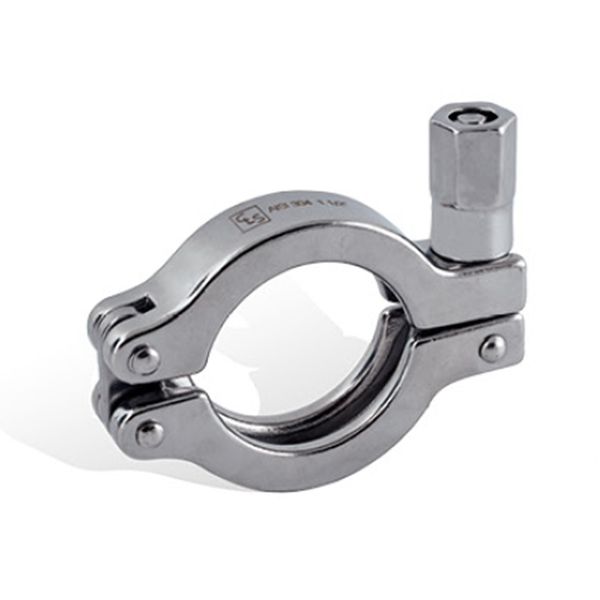

La abrazadera de doble perno o pasador 13MHHM es una abrazadera con bisagra de acero inoxidable AISI 304 ideal para conexiones de mangueras. Este modelo de abrazaddera de alta resistencia puede utilizarse para procesos sanitarios de alimentos y bebidas lácteas, vino, ingeniería de fermentación, cerveza, cosméticos, agua potable, etc.

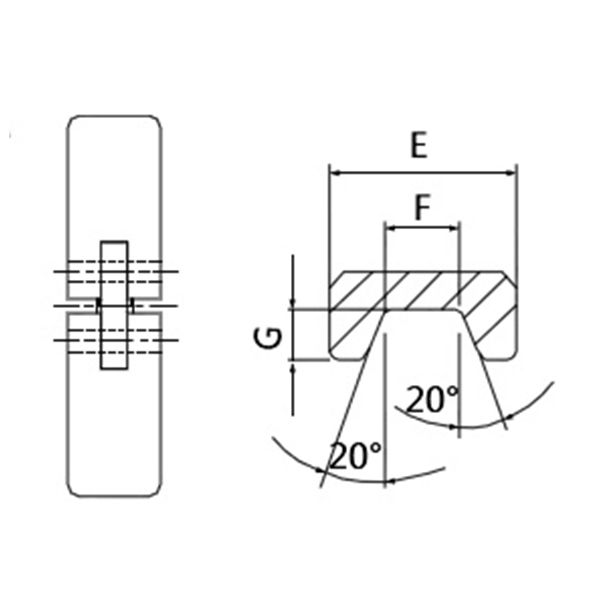

Tamaño | ØA | ØB | D | E | F | G | H |
3/4" | 20.58 | 28.34 | 40 | 18 | 8.6 | 3.88 | 5/16" |
DN10-20 | 27.2 | 37 | 40 | 18 | 6.1 | 4.9 | M6 |
1.5" | 41.02 | 53.52 | 48 | 18 | 8.8 | 6.25 | 5/16" |
DN25-40 | 44.5 | 54.5 | 54 | 16 | 5.75 | 5 | M8 |
2.0" | 54.54 | 67.04 | 48 | 18 | 8.8 | 6.25 | 5/16" |
DN50 | 57 | 68 | 54 | 19 | 5.75 | 5.5 | M8 |
2.5" | 68.02 | 80.52 | 48 | 18 | 8.8 | 6.25 | 5/16" |
3.0" | 81.52 | 94.02 | 48 | 18 | 8.8 | 6.25 | 5/16" |
DN65 | 84 | 95 | 54 | 19 | 5.75 | 5.5 | M8 |
DN80 | 99 | 110 | 54 | 19 | 5.75 | 5.5 | M8 |
4.0" | 109.54 | 122.04 | 48 | 18 | 9 | 6.25 | 5/16" |
DN100 | 112 | 123 | 54 | 19 | 5.75 | 5.5 | M8 |
DN115 | 123 | 134 | 54 | 19 | 5.75 | 5.5 | M8 |
DN125 | 144 | 159 | 77 | 19 | 11.25 | 7.5 | M10 |
6.0" | 157.6 | 175.1 | 77 | 28 | 14.1 | 9.25 | M10 |
DN150 | 172 | 187 | 77 | 28 | 11.25 | 7.5 | M10 |
8.0" | 207.4 | 225.9 | 77 | 28 | 14.1 | 9.25 | M10 |
DN200 | 222.5 | 237.5 | 77 | 28 | 12.5 | 7.5 | M10 |
DN250 | 257 | 272 | 77 | 28 | 12.5 | 7.5 | M10 |
DN300 | 308 | 323 | 77 | 28 | 12.5 | 7.5 | M10 |
