Acoplamiento Flexible, de Acero Inoxidable Modelo 96MP

para Sistemas de Presión Media

Acoplamiento Flexible, de Acero Inoxidable Modelo 96MP
  • Acoplamiento Flexible, de Acero Inoxidable Modelo 96MP
  • Acoplamiento Flexible, de Acero Inoxidable Modelo 96MP
  • Acoplamiento Flexible, de Acero Inoxidable Modelo 96MP

    • El acoplamiento flexible de acero inoxidable modelo 96MP ha sido diseñado para sistemas de ósmosis inversa de presión media. Para la fabricación de este tipo de productos utilizamos materiales de acero inoxidable de alta calidad para satisfacer los requerimientos de entornos corrosivos. La carcasa, los pernos y las tuercas están hechos de acero inoxidable 304 o 316L, en conformidad con las normas AMERICAN ASTM.

    • Tamaño: 3/4"to 12" (DN20 to DN300)
    • Presión de trabajo nominal: 600 psi (42 bar)
    • Adecuados solo para tubos con extremos acanalados SCH 40
    Solicite una cotización

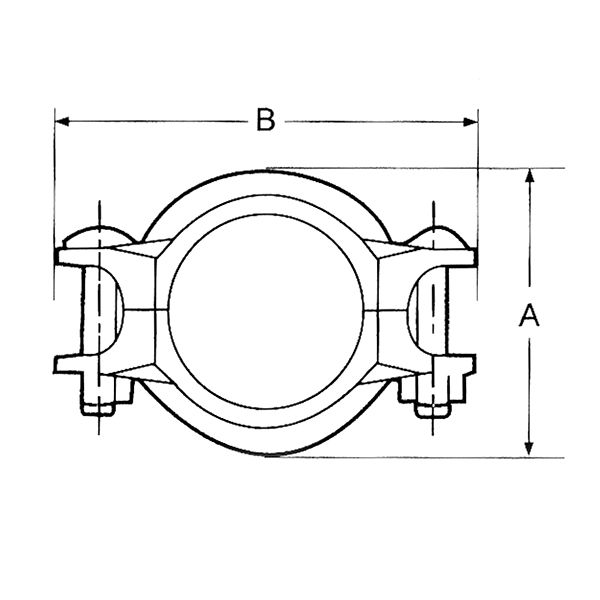

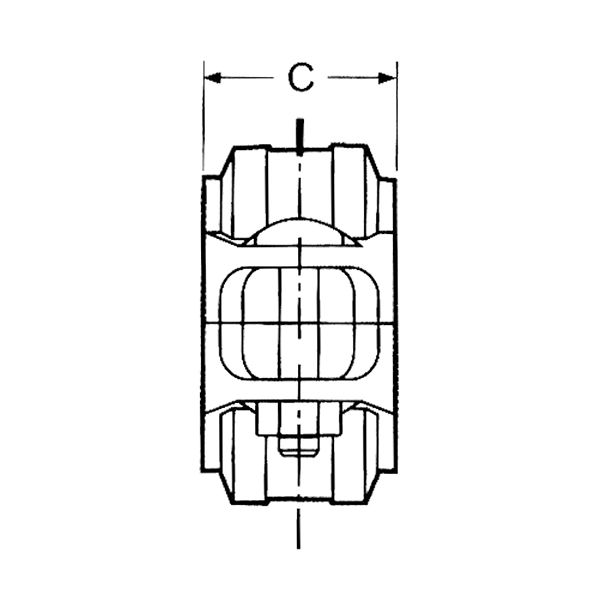

    Tamaño Diámetro Presión de Trabajo Separación al Extremo Dimensiones
    Nominal Externo Nominal del Tubo A B C
    mm in mm in psi bar mm in mm in mm in mm in
    20 0.75 26.70 1.050 600 41.34 0-1.6 0-0.06 48 1.890 85 3.346 42 1.654
    25 32.00 1.260 600 41.34 0-1.6 0-0.06 52 2.047 92 3.622 42 1.654
    25 1 33.40 1.315 600 41.34 0-1.6 0-0.06 54 2.126 94 3.701 42 1.654
    32 38.00 1.496 600 41.34 0-1.6 0-0.06 61 2.401 101 3.976 44 1.732
    32 1.25 42.20 1.660 600 41.34 0-1.6 0-0.06 63 2.480 103 4.055 44 1.732
    40 1.5 48.30 1.900 600 41.34 0-1.6 0-0.06 70 2.756 112 4.409 44 1.732
    50 57.00 2.244 600 41.34 0-1.6 0-0.06 80 3.149 121 4.764 44 1.732
    50 2 60.30 2.375 600 41.34 0-1.6 0-0.06 82 3.228 124 4.882 44 1.732
    65 2.5 73.00 2.875 600 41.34 0-1.6 0-0.06 96 3.780 148 5.827 44 1.732
    65 76.10 3.000 600 41.34 0-1.6 0-0.06 100 3.937 152 5.984 44 1.732
    80 3 88.90 3.500 600 41.34 0-1.6 0-0.06 113 4.449 166 6.535 44 1.732
    100 108.00 4.2501 600 41.34 0-3.2 0-0.13 134 5.276 187 7.362 48 1.890
    100 4 114.30 4.500 600 41.34 0-3.2 0-0.13 140 5.512 193 7.598 48 1.890
    125 133.00 5.250 600 41.34 0-3.2 0-0.13 160 6.299 215 8.465 50 1.969
    125 5 141.30 5.563 600 41.34 0-3.2 0-0.13 167 6.575 222 8.740 50 1.969
    150 159.00 6.259 600 41.34 0-3.2 0-0.13 186 7.323 242 9.528 56 2.205
    150 6 168.30 6.625 600 41.34 0-3.2 0-0.13 196 7.717 252 9.921 56 2.205
    200 8 219.10 8.625 600 41.34 0-3.2 0-0.13 255 10.039 319 12.559 60 2.362
    250 10 273.00 10.75 1200 82.68 0-3.2 0-0.13 342 13.465 400 15.748 65 2.559
    300 12 323.90 12.75 1200 82.68 0-3.2 0-0.13 397 15.630 478 18.819 65 2.559
    Especificaciones de Materiales

    Materiales opcionales para la carcasa:

    • Grado CF8 en conformidad con ASTM A351 o A743
    • Tipo 316 a ASTM A743 CF8M
    • Tipo 316L a ASTM A743 CF3M
    • CE8M a ASTM A890 Grado 2A
    • Acero inoxidable austenítico 904L (CN2MCuN) a A351
    • Duplex 2205 (CD3MN) a ASTM A890 Grado 4A
    • Super duplex 2507(CE3MN) a ASTM A890 Grado 5A
    • Acero inoxidable austenítico 254SMO (CK3MCuN) a A743

    Juntas de Caucho
    Estas juntan son de tipo C, están hechas de EPDM. El rango de temperatura de funcionamiento es de -50~150°C. Son adecuadas para aplicaciones con agua fría, agua caliente, ácido diluido, aire libre de aceite y una variedad de productos químicos. No se recomienda utilizarlas en aplicaciones petroleras.

    Tuercas & Pernos

    • Pernos y tuercas de acero inoxidable 304 en conformidad con la norma ASTM F-593
    • Pernos y tuercas de acero inoxidable 316 en conformidad con la norma ASTM F-593
    • Pernos de acero inoxidable 316 en conformidad con la norma ASTM A193 B-8M, tuercas de bronce al silicio de alta resistencia en conformidad con la norma ASTM B98 C65100
